2024年8月19日月曜日

キッチンカーシェル ドアハンドル交換


取り外し




ラッチのネジ外します(2本)

内側のハンドルのネジ外します(4本)



外側に外します
ラッチ側でない方を引くと外れます










取り付け




ハンドルを差し込んで、ラッチプレートを止めます
ネジはまだ本締めしないでください




内ハンドルの赤いD穴に本体のシャフトを入れます
(真っすぐな面を合わせてください)




内ハンドルのレバーを本体の隙間に入れます
(上の写真の数字の9の上)








内ハンドル付けたら動かない程度に軽くネジ止めて
動作確認して本締めして終了です









2024年7月1日月曜日

移動図書館 LEDランプ




車体電源(12V)からの点灯




エンジン始動します
(イグニッションONでも点きますがバッテリー上がりの原因になります)



丸いシーソースイッチを(一)の方にします
点灯時はランプが点きます



点灯します







車体電源(100V)からの点灯




コンテナ左から出ているコードをポータブル電源にさします


運転席シートの後ろのブレーカー(入)にします



丸いシーソースイッチを(二)の方にします
点灯時はランプが点きます



点灯します



延長コードつないで、家庭用コンセント、発電機からでも使えます



2024年6月16日日曜日

キャリーキッチンカー  垂れ幕



レールタイプの設置方法




ノブを緩めてレールに 金具をスライドしていきます

(ノブを緩め過ぎると裏の金具が落ちます)



位置は前のノブの裏金具がレールから飛び出さないぐらいです



垂れ幕の紐をくくって取り付けます


下は水タンクとかコンクリートブロックに紐をくくります




走行中は 必ず垂れ幕棒は外してください


木の枝とかに引っ掛けたりしたらFRPボディが破壊します
外したら金具が外れて無くならないようにノブを締めてください


2024年6月12日水曜日

とくし丸  (東洋ブラザー製) ダンパー交換




ダンパー取り外し





扉が落ちてこないように つっかえ棒入れます



上のダンパー金具から外します



下のダンパー金具を外したら、ダンパー取り外せます






ダンパー取り付け





緩み防止にネジ穴にコーキング入れて

外した逆順でボルトで固定していきます





急な落下防止に、片側ずつ交換がお勧めです




使用工具


・10mmソケット

・コーキング

・つっかえ棒


2024年5月27日月曜日

とくし丸   扉パネル



扉表面に接触によるパネル貼り作業





交換まではいかない、傷・ヘコミ修理作業


画面についている部品を外して

傷・ヘコミの部分で盛り上がってる部分を叩いて低くします

汚れもとって、きれいにします


貼り付けパネル



リベット止め用の下穴開けていきます


柄・位置合わせしていきます


今回、下面は5mmシム2枚でちょうどいい感じでした


下シムに置いて、テープで仮固定します



ズレ防止に左右2カ所ビスで止めて
扉に残り穴にリベットの下穴開けていきます
全て開いたら、ビス外してビス穴もリベット下穴開けます



外したパネルの裏にコーキングボンド塗ります
(走行中に風が入らないように外周・ハンドル周りぐるりまわってください)



よく脱脂してパネル貼って、リベット刺していきます


表面押してコーキングボンド馴染ましていってリベットで固定します




コーキング入れて完成です














2024年5月20日月曜日

とくし丸  (東洋ブラザー製) 扉交換


取り外し





LEDランプ配線外してダンパー外します





ヒンジの皿ネジ外したら 扉外れます


3か所皿加工してるのがフレーム側です

ネジ穴にコーキング塗ってヒンジ取り付けます
テープでヒンジを写真のように上げときます

シム下が5mm、横が6.5mm (付属していません)

下シム

横シム


新品扉は穴開いていません

扉をはめてロックします

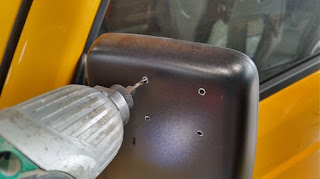

センターにビスで仮固定します
(大事なので確実に真ん中に開けてください)





ヒンジの両端(4カ所)にタップ開けて皿ネジで固定して
真ん中の仮ビス外して コーキング



LRD配線、ダンパー取り付けて




ヒンジカバー貼り付けて
コーキングして完成です
